Válvula de bola flotante de puerto reducido tipo oblea de acero inoxidable

Válvula de bola flotante de puerto reducido tipo oblea de acero inoxidable

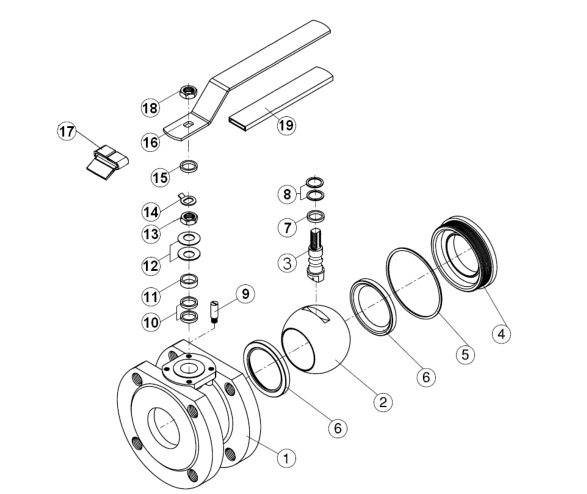

Características estructurales

• Material de acero inoxidable: el cuerpo de la válvula está hecho de acero inoxidable 316, lo que proporciona alta resistencia y buena resistencia a la corrosión.

• Diseño de puerto reducido: Adopta un diseño de puerto reducido, adecuado para ocasiones con requisitos de control de flujo bajo, lo que reduce la pérdida de presión.

• Diseño de bola flotante: la bola puede flotar libremente bajo presión media, ajustándose perfectamente al asiento de la válvula para lograr un excelente efecto de sellado.

• Conexión tipo oblea: utiliza una conexión tipo oblea, que cumple con los estándares pertinentes, lo que garantiza una instalación conveniente y un sellado confiable.

• Diseño a prueba de incendios: Cumple con los estándares API 607, manteniendo el rendimiento de sellado incluso en caso de incendio para evitar fugas de medio.

• Dispositivo antiestático: el dispositivo antiestático incorporado previene eficazmente la acumulación de estática, reduciendo el riesgo de incendio y explosión.

• Prevención de reventones del vástago: El vástago presenta un diseño a prueba de reventones para garantizar la seguridad operativa.

• Diseño compacto: De tamaño pequeño y peso ligero, facilitando la instalación e integración en sistemas existentes.

Parámetros técnicos

• Rango de tamaños: 1/2″ a 12″ (DN15 a DN300)

• Clasificación de presión: 150 lb a 600 lb

• Rango de temperatura: -20 ℃ a 425 ℃

• Materiales:

• Cuerpo de válvula: acero inoxidable 316

• Bola: acero inoxidable 316

• Vástago: acero inoxidable 316

• Material de sellado: PTFE, RPTFE

• Tipo de conexión: conexión tipo oblea

• Modo de operación: Manual (operación con volante), neumático

• Estándares de diseño: API 608, ASME B16.34

• Estándares de prueba: API 598, ISO 5208

• Dimensiones de extremo a extremo: Cumple con los estándares ASME B16.10

Campos de aplicación

• Industria del petróleo y el gas: se utiliza en sistemas de exploración, recolección, transporte y procesamiento de campos de petróleo y gas para garantizar un aislamiento y control confiables de los medios.

• Industria química: Adecuado para sistemas de transporte y reacción de diversos medios químicos, evitando fugas y garantizando la seguridad de la producción.

• Industria farmacéutica: se aplica en sistemas de tuberías durante la producción farmacéutica para garantizar el aislamiento de los medios y la limpieza en el proceso de fabricación de medicamentos.

• Industria de alimentos y bebidas: Cumple con los requisitos de calidad alimentaria, se utiliza en sistemas de tuberías para la producción de alimentos y bebidas para garantizar la higiene y la seguridad.

• HVAC: Se utiliza en sistemas de agua de refrigeración, sistemas de agua caliente, etc., para garantizar el funcionamiento eficiente del sistema.

• Aplicaciones industriales generales: Adecuado para controlar y aislar medios como agua, petróleo y gas.

Ventajas y valor

• Alta confiabilidad: el material de acero inoxidable y el diseño de bola flotante garantizan un funcionamiento estable de la válvula en entornos de alta presión y alta temperatura, lo que reduce la frecuencia de mantenimiento y el tiempo de inactividad.

• Control preciso: el diseño de puerto reducido es adecuado para ocasiones con requisitos de control de flujo bajos, lo que reduce la pérdida de presión.

• Alta seguridad: los diseños resistentes al fuego y antiestáticos, junto con un rendimiento de sellado confiable, reducen eficazmente los riesgos de fugas y protegen la seguridad del personal y los equipos.

• Fácil instalación y mantenimiento: la conexión tipo mariposa simplifica la instalación y permite un mantenimiento y reparación convenientes.

• Amplia aplicabilidad: múltiples opciones de materiales y una amplia gama de clasificaciones de presión y temperatura permiten la adaptación a diversas condiciones de trabajo complejas y características de los medios.
