Q11F
J-VALVES

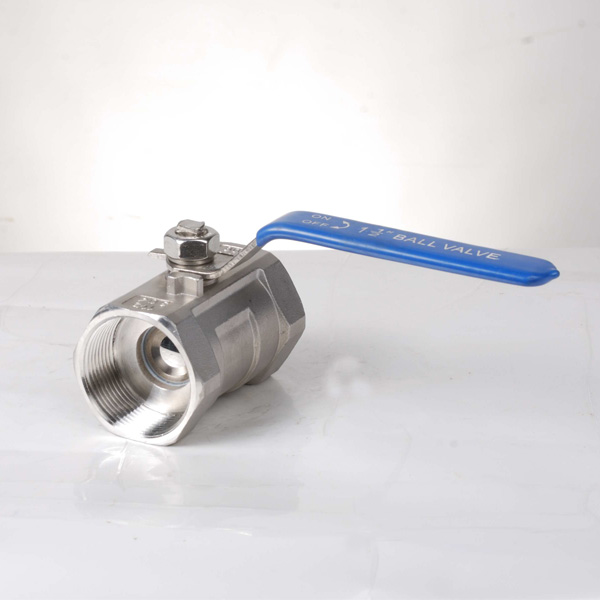

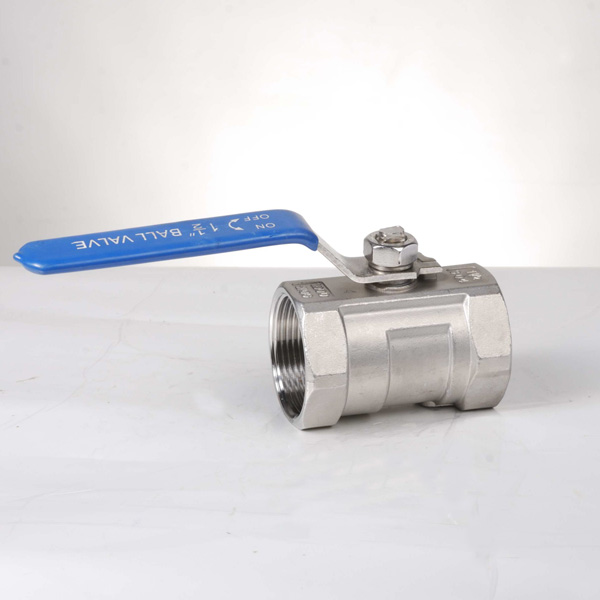

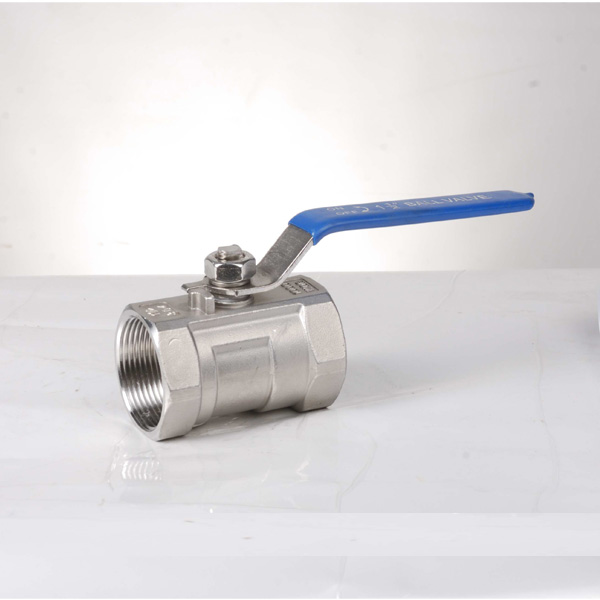

Válvula de bola de acero inoxidable atornillada con puerto reducido de un solo cuerpo
Diseño de cuerpo único: el cuerpo de la válvula adopta una estructura de una sola pieza sin costuras, lo que reduce el riesgo de fugas y mejora la confiabilidad.
Diseño de puerto reducido: Presenta un diseño de puerto reducido donde el diámetro interno es un tamaño menor que el diámetro de la tubería, adecuado para ocasiones con requisitos de control de flujo bajo.
Conexión roscada: Utiliza una conexión roscada que cumple con estándares como ANSI B1.20.1, BS 21, DIN 259/2999 e ISO 228, lo que garantiza una fácil instalación y un sellado hermético.
Operación manual: Equipado con un volante de operación manual para operaciones rápidas de apertura y cierre.
Diseño a prueba de incendios: Cumple con los estándares API 607, manteniendo el rendimiento de sellado incluso en condiciones de incendio para evitar fugas de medio.
Dispositivo antiestático: el dispositivo antiestático incorporado previene eficazmente la acumulación de estática, reduciendo el riesgo de incendio y explosión.
Prevención de reventones del vástago: El vástago presenta un diseño de prevención de reventones para garantizar la seguridad operativa.
Diseño compacto: De tamaño pequeño y peso ligero, facilitando la instalación e integración en sistemas existentes.
Rango de tamaños: 1/4″ a 4″ (DN6 a DN100)
Clasificación de presión: 1000 PSI
Rango de temperatura: -20 ℃ a +200 ℃
Materiales:
Cuerpo de válvula: acero inoxidable 316
Bola: Acero inoxidable 316
Vástago: acero inoxidable 316
Material de sellado: PTFE, RPTFE
Tipo de conexión: Conexión roscada (NPT, BSPP, BSPT, DIN 259/2999, ISO 228)
Modo de operación: Manual (operación con volante)
Estándares de diseño: ASME B16.34
Estándares de prueba: API 598
Dimensiones de extremo a extremo: Cumple con los estándares ASME B16.10
Industria del petróleo y el gas: se utiliza en sistemas de exploración, recolección, transporte y procesamiento de campos de petróleo y gas para garantizar un aislamiento y control confiables de los medios.
Industria química: Adecuado para sistemas de transporte y reacción de diversos medios químicos, evitando fugas de medios y garantizando la seguridad de la producción.
Industria farmacéutica: Aplicado en sistemas de tuberías durante la producción farmacéutica para garantizar el aislamiento medio y la limpieza en el proceso de fabricación de medicamentos.
Industria de alimentos y bebidas: Cumple con los requisitos de calidad alimentaria, se utiliza en sistemas de tuberías para la producción de alimentos y bebidas para garantizar la higiene y la seguridad.
HVAC: Se utiliza en sistemas de agua de refrigeración, sistemas de agua caliente, etc., para garantizar el funcionamiento eficiente del sistema.
Aplicaciones industriales generales: Adecuado para controlar y aislar medios como agua, petróleo y gas.
Alta confiabilidad: el diseño de cuerpo único y el diseño de puerto reducido garantizan un funcionamiento estable de la válvula en entornos de alta presión y alta temperatura, lo que reduce la frecuencia de mantenimiento y el tiempo de inactividad.
Alta seguridad: los diseños antiestáticos y a prueba de incendios, junto con un rendimiento de sellado confiable, reducen eficazmente los riesgos de fugas y protegen la seguridad del personal y los equipos.
Fácil instalación y mantenimiento: La conexión roscada simplifica el proceso de instalación y facilita el mantenimiento y la inspección.
Amplia aplicabilidad: múltiples opciones de materiales y una amplia gama de clasificaciones de presión y temperatura le permiten adaptarse a diversas condiciones de trabajo complejas y características medias.
Estructura único de válvula de bola de cuerpo :
Nota: Todos los datos deben confirmarse con los dibujos aprobados del fabricante.
