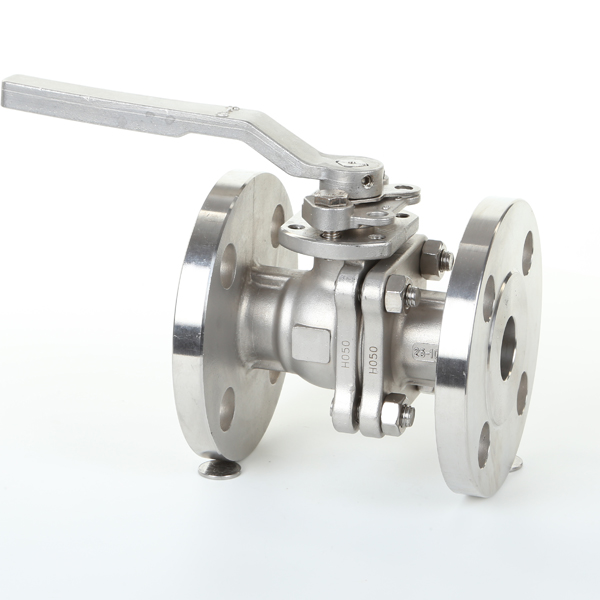

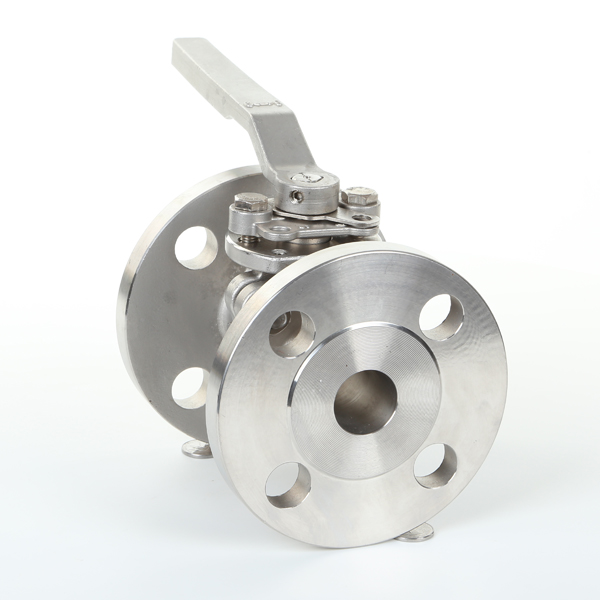

Válvula de bola de acero inoxidable con brida flotante JIS10K con plataforma de montaje ISO5211

Válvula de bola de acero inoxidable con brida flotante JIS10K con plataforma de montaje ISO5211

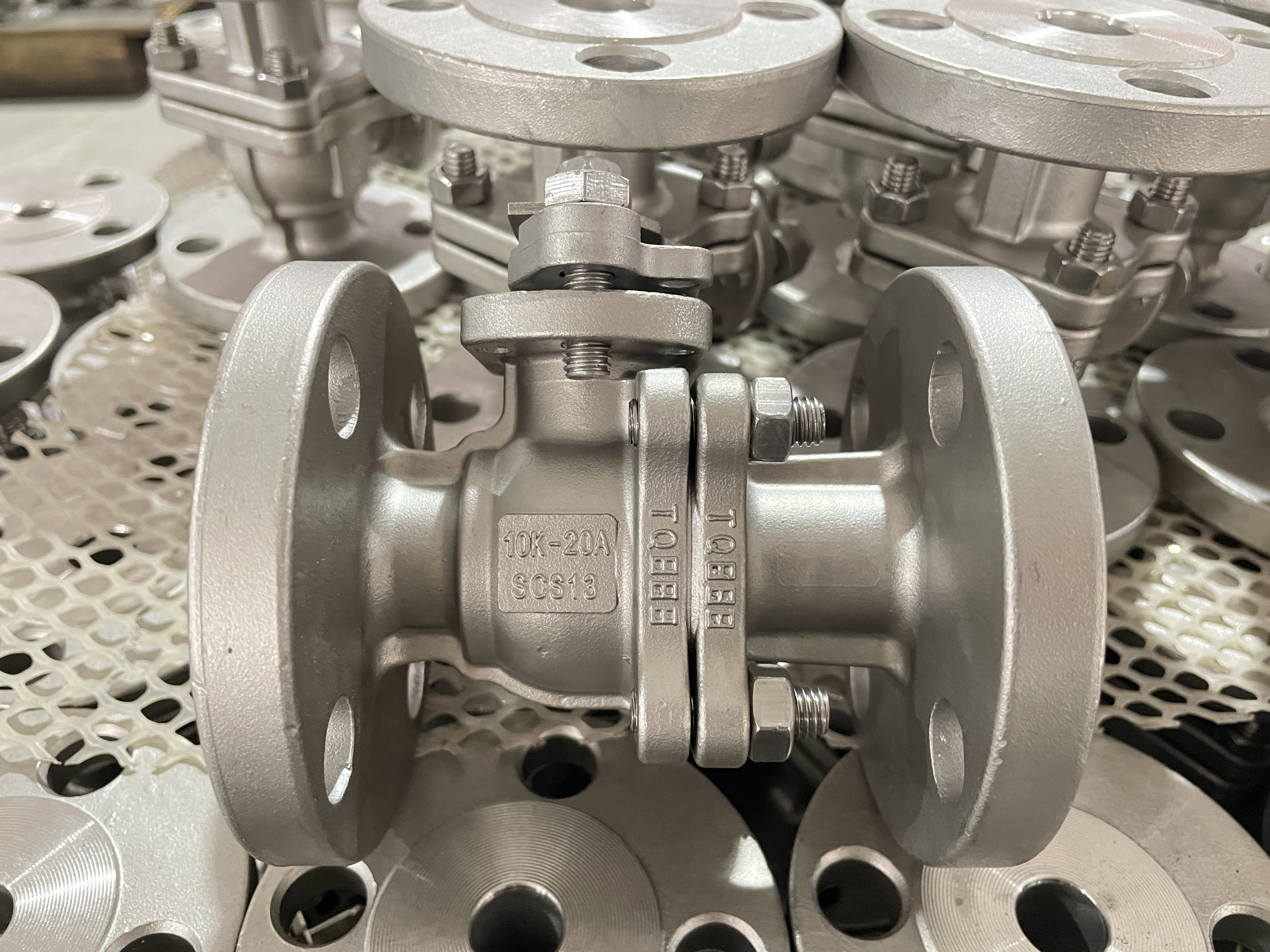

La válvula de bola de acero inoxidable con brida JIS10K cumple con el estándar JIS y se usa ampliamente en países como Japón, Corea y Vietnam. Sin embargo, China es el mayor centro de fabricación de este producto. La válvula de bola JIS10K tiene un tipo de asiento blando, lo que garantiza cero fugas y proporciona mayor seguridad en comparación con los asientos metálicos. Los principales materiales de asiento utilizados para esta válvula incluyen PTFE, RPTFE, PTFE+carbono, PTFE+fibra de vidrio, PPL, PEEK, VITON y más. La válvula de bola flotante tiene un tamaño compacto, lo que facilita su instalación y mantenimiento, y tiene una larga vida útil. Además, la válvula de bola con brida flotante JIS10K requiere un torque mínimo para funcionar y está equipada con una plataforma de montaje ISO5211 para actuadores. Las válvulas de bola JIS10K de acero inoxidable se pueden fabricar como tipo flotante o fijo, según los requisitos de presión de las tuberías. Si bien el tipo flotante se puede operar con un torque ligero, se recomienda usar un tornillo sin fin o un actuador para la válvula de bola tipo muñón.

Descripción del diseño  de la válvula de bola  de acero inoxidable JIS10K :

1.  Puerto completo

2.    Tipo de conexión de brida: JIS 10K/20K/40K

3.  Tamaño: 1/2''  a 8''  (DN15-200)

4.  Materiales:SCS13(A351-CF8),SCS14(A351-CF8M),SCS13A(A351-CF3),SCS14A(A351-CF3M)

5.  Diseño a prueba de incendios según API 607

6.  Medio aplicable: Aplicaciones generales de petróleo, gas y agua.

7.  Diseño de vástago a prueba de explosiones

8.  Rango de temperatura: -29 °C a 250 °C

Especificación de acero inoxidable JIS10K  técnica  de la válvula de bola :

1.  Estándar de diseño y fabricación: JIS B2071

2.  Estándar de dimensión cara a cara: JIS B2002

3.  Estándar de brida: JIS B2220

4.  Estándar de prueba e inspección: JIS B2003.

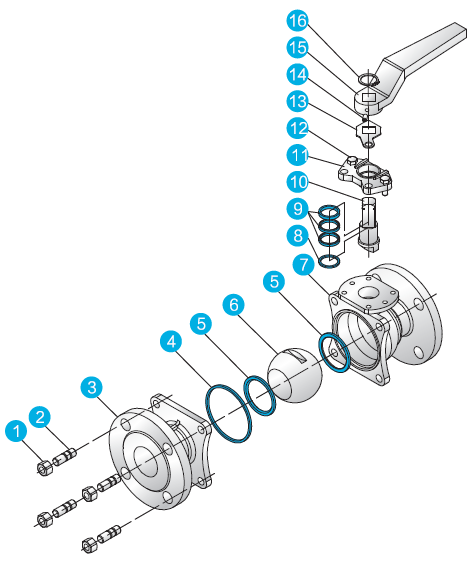

Lista de materiales  de la válvula de bola de acero inoxidable  JIS10K :

 Nota Todos los datos deben confirmarse con los dibujos aprobados del fabricante.
