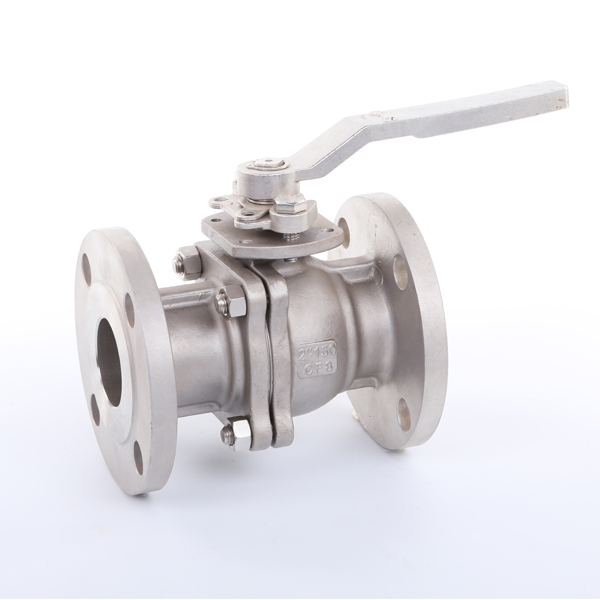

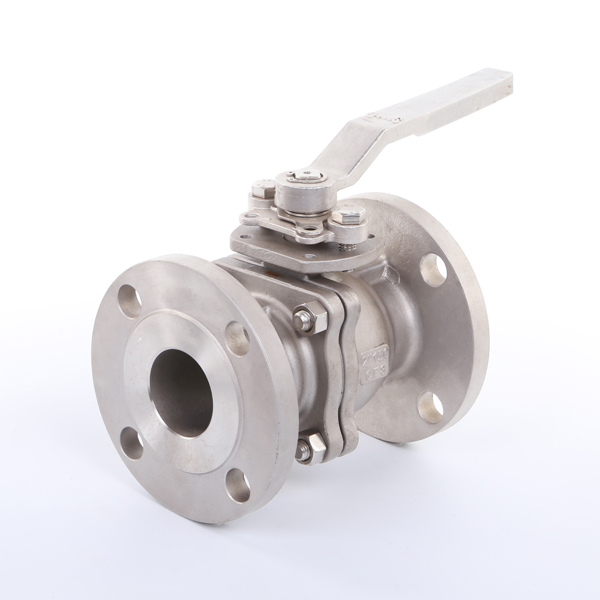

Válvula de bola flotante con brida de acero inoxidable ASME B16.34 2PC

Válvula de bola de dos piezas con brida de acero inoxidable ASME B16.34

Características estructurales

• Material de acero inoxidable: el cuerpo de la válvula está hecho de acero inoxidable 304 o 316, lo que proporciona alta resistencia y buena resistencia a la corrosión.

• Diseño de dos piezas: El cuerpo de la válvula está dividido en dos partes, lo que facilita el mantenimiento y el reemplazo de componentes, reduciendo así el tiempo de inactividad.

• Diseño de bola flotante: la bola flota libremente bajo presión media, formando un sello hermético al ajustarse estrechamente al asiento de la válvula.

• Conexión de brida: Adopta una conexión de brida RF (cara elevada) de conformidad con los estándares ASME B16.5, lo que garantiza una instalación y un sellado confiables.

• Diseño a prueba de incendios: Cumple con los estándares API 607, manteniendo el rendimiento de sellado incluso en condiciones de incendio para evitar fugas de medio.

• Dispositivo antiestático: el dispositivo antiestático incorporado previene eficazmente la acumulación de estática, reduciendo el riesgo de incendio y explosión.

• Vástago a prueba de explosiones: El vástago presenta un diseño a prueba de explosiones para garantizar la seguridad operativa.

• Diseño compacto: De tamaño pequeño y peso ligero, facilitando la instalación e integración en sistemas existentes.

Parámetros técnicos

• Rango de tamaños: 1/2″ a 8″ (DN15 a DN200)

• Clasificación de presión: 150 LB a 600 LB (PN20 a PN100)

• Rango de temperatura: -29 ℃ a 425 ℃

• Materiales:

• Cuerpo de válvula: acero inoxidable 304, 316

• Bola: acero inoxidable 316

• Vástago: acero inoxidable 316

• Material de sellado: PTFE, RPTFE

• Tipo de conexión: Conexión de brida (RF)

• Modo de operación: Manual (operación con volante), neumático

• Estándares de diseño: ASME B16.34, API 608

• Estándares de prueba: API 598

• Dimensiones de extremo a extremo: Cumple con los estándares ASME B16.10

Campos de aplicación

• Industria del petróleo y el gas: se utiliza en sistemas de exploración, recolección, transporte y procesamiento de campos de petróleo y gas para garantizar un aislamiento y control confiables de los medios.

• Industria química: Adecuado para sistemas de transporte y reacción de diversos medios químicos, evitando fugas y garantizando la seguridad de la producción.

• Industria farmacéutica: se aplica en sistemas de tuberías durante la producción farmacéutica para garantizar el aislamiento y la limpieza de los medios.

• Industria de alimentos y bebidas: Cumple con los requisitos de calidad alimentaria, se utiliza en sistemas de tuberías de producción para garantizar la higiene y la seguridad.

• HVAC: Se utiliza en sistemas de agua de refrigeración y agua caliente para garantizar un funcionamiento eficiente.

• Uso industrial general: Adecuado para controlar y aislar medios como agua, petróleo y gas.

Construcción de diseño de válvula de bola flotante con brida de 2 piezas
