En el campo del transporte y control de medios criogénicos como gas natural licuado (GNL), oxígeno líquido y nitrógeno líquido, las válvulas de bola de muñón de temperatura ultrabaja tienen amplias perspectivas de aplicación. En condiciones de trabajo criogénicas, dichas válvulas no solo deben tener un rendimiento de sellado confiable, sino que también deben cumplir con múltiples indicadores de rendimiento de seguridad, como resistencia a la fragilidad a bajas temperaturas, propiedades antiestáticas y resistencia al fuego. Por lo tanto, la selección científica de materiales y la optimización sistemática del diseño estructural son los elementos centrales para garantizar el funcionamiento estable de las válvulas de bola de muñón de temperatura ultrabaja.
(I) Materiales del cuerpo de la válvula y del bonete
Como componentes principales de las válvulas de bola de muñón para temperaturas ultrabajas , la selección del material del cuerpo de la válvula y el capó afecta directamente la resistencia y la resistencia a bajas temperaturas de la válvula. Actualmente, los materiales de solicitud principales incluyen:
Acero inoxidable austenítico (como 304L, 316L): que exhibe una excelente tenacidad y resistencia a la fragilidad en ambientes de baja temperatura y puede soportar fluctuaciones extremas de temperatura sin fracturas frágiles.
Aleaciones a base de níquel (como Inconel 625): que son adecuadas para rangos de temperatura más bajos y tienen mayores niveles de resistencia y resistencia a la corrosión.
(II) Materiales de sellado del asiento de válvula
La selección de los materiales de sellado del asiento de la válvula tiene un impacto decisivo en el rendimiento del sellado de las válvulas de bola de muñón para temperaturas ultrabajas. Los materiales de sellado comúnmente utilizados incluyen principalmente:
Politetrafluoroetileno (PTFE): cuyo rango de temperatura aplicable es de -196°C a 200°C, con excelente resistencia a bajas temperaturas y propiedades autolubricantes.
policlorotrifluoroetileno (PCTFE): que tiene mejor resistencia y dureza que el PTFE, y su rango de temperatura aplicable es de -196°C a 150°C.
Materiales de sellado del vástago de la válvula: El sellado del vástago de la válvula generalmente utiliza empaquetaduras de grafito flexible o sellos de labio, que pueden mantener un buen estado de sellado en condiciones de baja temperatura.
Otros componentes clave
El vástago de la válvula generalmente está hecho de acero inoxidable de alta resistencia o de una aleación a base de níquel, porque puede mantener propiedades mecánicas estables y resistencia a la fatiga en ambientes de baja temperatura.
Los materiales de los pernos y tuercas deben coincidir con los materiales del cuerpo de la válvula y del capó para garantizar la estabilidad de la estructura general.
II. Puntos clave del diseño estructural
(I) Diseño del área del vástago de la válvula

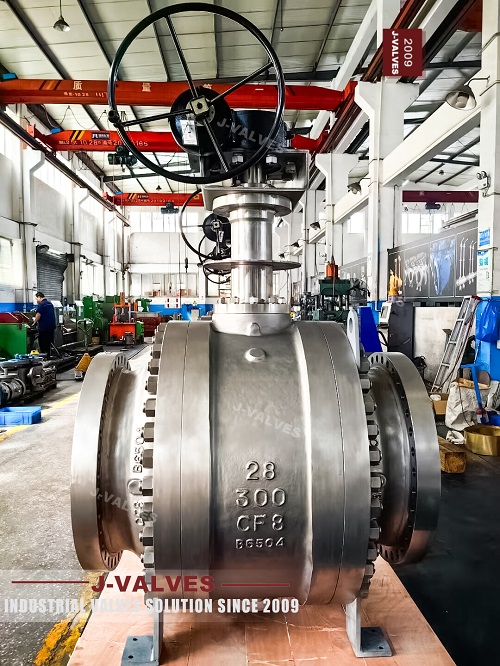

Estructura de vástago de válvula extendida: para evitar que la empaquetadura pierda elasticidad en ambientes de baja temperatura, las válvulas de bola de muñón para temperaturas ultrabajas generalmente adoptan una estructura de vástago de válvula extendida. Esta estructura puede mantener el prensaestopas alejado del cuerpo de la válvula, asegurando que la temperatura en el área del prensaestopas se mantenga por encima de 0°C, extendiendo así la vida útil de la empaquetadura y reduciendo la pérdida de frío.
Sello de empaquetadura tipo V: A diferencia de las juntas tóricas comúnmente utilizadas en válvulas de bola de temperatura normal, el sello del vástago de la válvula de válvulas de bola de temperatura ultrabaja debe adoptar empaquetadura tipo V. La empaquetadura tipo V ajusta la cantidad de compresión inicial a través de un anillo de presión, lo que puede lograr un buen efecto de sellado en condiciones de trabajo de baja presión, y su rendimiento de sellado puede mejorarse aún más a medida que aumenta la presión media.
(II) Diseño del área del asiento de la válvula
Anillo de sellado del asiento de la válvula: El anillo de sellado del asiento de la válvula es uno de los principales puntos de riesgo de fugas de las válvulas de bola de muñón de temperatura ultrabaja . Para mejorar el rendimiento del sellado, el anillo de sellado del asiento de la válvula suele estar hecho de materiales PTFE o PCTFE. Al mismo tiempo, mediante un cálculo preciso de la presión específica de sellado, se optimizan el ángulo, el ancho de la superficie de sellado y la posición del punto de sellado para garantizar la eficiencia del sellado.
Junta LipSeal: La pieza de conexión entre el asiento de la válvula y la cavidad del asiento del casquete de la válvula debe adoptar una junta LipSeal. Esta junta es un dispositivo de sellado accionado por resorte con una camisa de PTFE, que puede mantener un excelente rendimiento de sellado en ambientes de baja temperatura y, a medida que aumenta la presión, el labio de sellado puede ajustarse más estrechamente a la ranura de sellado.
(III) Diseño ignífugo y antiestático
Estructura ignífuga: las válvulas de bola de muñón de temperatura ultrabaja deben estar equipadas con una estructura ignífuga para evitar fugas de medio causadas por la falla de fusión del anillo de sellado en caso de incendio. Una estructura ignífuga típica adopta un diseño de doble sellado de juntas enrolladas de grafito y sellos de labio para garantizar que el estado de sellado aún pueda mantenerse en condiciones de incendio.
Dispositivo antiestático: En condiciones de trabajo a baja temperatura, se deben instalar dispositivos antiestáticos en la unión del vástago de la válvula y la bola, y en el contacto entre el vástago de la válvula y el casquete para evitar la acumulación de estática. Estos dispositivos suelen adoptar una estructura de bola y resorte de acero para garantizar la conducción permanente entre varios componentes y el cuerpo de la válvula.
(IV) Diseño de autorrelieve
El volumen de la mayoría de los medios criogénicos se expandirá significativamente después de la vaporización. Por ejemplo, el volumen de gas natural licuado después de la vaporización es más de 600 veces mayor que el del estado líquido. Por lo tanto, las válvulas de bola de muñón para temperaturas ultrabajas deben diseñarse con una estructura de autorrelieve para evitar daños a la válvula causados por un aumento anormal de presión en la cavidad de la válvula.
(V) Tratamiento de frío profundo
Los componentes clave de las válvulas de bola de muñón de temperatura ultrabaja (como el cuerpo de la válvula, el capó, la bola, el asiento de la válvula, etc.) deben someterse a un tratamiento en frío profundo. El tratamiento en frío profundo puede liberar la tensión interna de las piezas y garantizar la estabilidad dimensional y el rendimiento de servicio de las piezas en entornos de baja temperatura.
