Clasificación de válvulas de bola de acero inoxidable.

Las válvulas de bola de acero inoxidable constan de un actuador eléctrico (o neumático) y una parte del cuerpo de la válvula conectada por un soporte y un eje de conexión. Las válvulas de bola de acero inoxidable se pueden dividir en tipo pieza, tipo dos piezas y tipo tres piezas según su composición. Entonces, ¿sabes en qué se dividen las válvulas de bola de acero inoxidable según su estructura? A continuación, veamos la clasificación de las válvulas de bola de acero inoxidable.

Aquí está la lista de contenidos:

• Válvulas de bola de acero inoxidable. ¿Qué se puede dividir por forma estructural?

• ¿En qué se pueden dividir las válvulas de bola de acero inoxidable según la ubicación de su canal?

Válvulas de bola de acero inoxidable . ¿Qué se puede dividir por forma estructural?

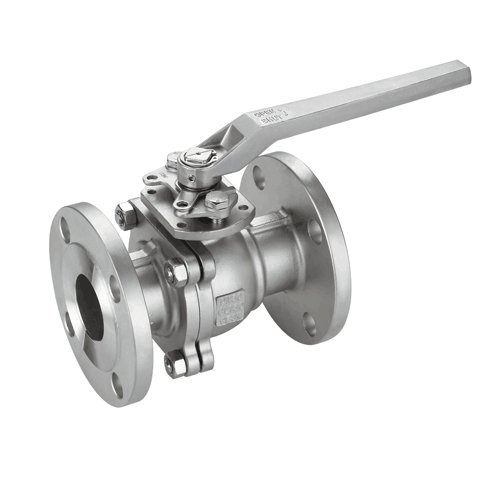

Válvulas de bola de acero inoxidable: la bola flota, bajo la acción de una presión media, la bola puede producir un cierto desplazamiento y presión en la superficie de sellado de salida, para garantizar que el extremo de salida esté sellado. La estructura de la válvula de bola flotante es simple y tiene un buen sellado, pero la bola que soporta la carga del medio de trabajo pasa al anillo de sellado de salida, por lo que es necesario considerar si el material del anillo de sellado puede soportar la carga de trabajo del medio de bola. Esta estructura es ampliamente utilizada en válvulas de bola de media y baja presión.

Válvulas de bola de acero inoxidable: Las esferas de las válvulas de bola de acero inoxidable son fijas y no se mueven después de la compresión. Válvula de bola fija con asiento flotante, por la presión media, el asiento se mueve, de modo que el anillo de sellado en la bola asegura el sellado. Los rodamientos generalmente se instalan en el eje superior e inferior de la bola, y el par de operación es pequeño y adecuado para válvulas de alta presión y gran diámetro. Para reducir el par de operación de la válvula de bola y aumentar la confiabilidad del sello, la apariencia de la válvula de bola con sello de aceite, no solo en la inyección de presión de aceite lubricante especial en la superficie de sellado, para formar una capa de película de aceite, es decir, para mejorar el sellado, sino también reducir el par de operación, más adecuado para válvulas de bola de gran diámetro y alta presión.

Válvulas de bola elásticas: las válvulas de bola de acero inoxidable son elásticas. La bola y el anillo de sellado del asiento están hechos de materiales metálicos, la presión de sellado es muy grande, dependiendo de la presión del medio en sí no puede cumplir con los requisitos del sello y debe aplicar una fuerza externa. Esta válvula es adecuada para medios de alta temperatura y alta presión. Una esfera elástica es una ranura elástica abierta en el extremo inferior de la pared interior de la esfera para obtener elasticidad. Cuando el canal esté cerrado, utilice la cabeza de cuña del vástago para inflar la bola y la prensa del asiento para sellar. La bola vuelve a su forma original cuando se suelta la cabeza de la cuña antes de girar la bola, dejando un pequeño espacio entre la bola y el asiento para reducir la fricción y el par de operación en la superficie de sellado.

¿En qué se pueden dividir las válvulas de bola de acero inoxidable según la ubicación de su canal?

Las válvulas de bola de acero inoxidable se pueden dividir en tipo de paso recto, tipo de tres vías y tipo de ángulo recto según la posición de su canal. La válvula de bola de tres vías tiene tipo T y tipo L. El tipo T puede conectar los tres tubos ortogonales y cortar el tercer canal, un efecto de derivación y confluencia. El tipo L solo puede conectar dos tuberías ortogonales entre sí y no puede mantener simultáneamente la conectividad mutua de la tercera tubería, por lo que solo desempeña un papel distributivo.

1. Válvula de bola de tres vías en la estructura de la estructura integrada, tipo de sellado de asiento de 4 lados, pérdida de conexión de brida, alta confiabilidad, diseño para lograr un peso ligero.

2. El núcleo de bola en T se divide en tipo T y tipo L, larga vida útil, gran capacidad de circulación y pequeña resistencia.

3. Las válvulas de bola de acero inoxidable según la posición de su canal según el tipo de acción se dividen en dos tipos de acción simple y doble acción, el tipo de acción simple se caracteriza porque una vez que falla la fuente de energía, las válvulas de bola de acero inoxidable según la posición de su canal estarán en los requisitos del sistema de control.
